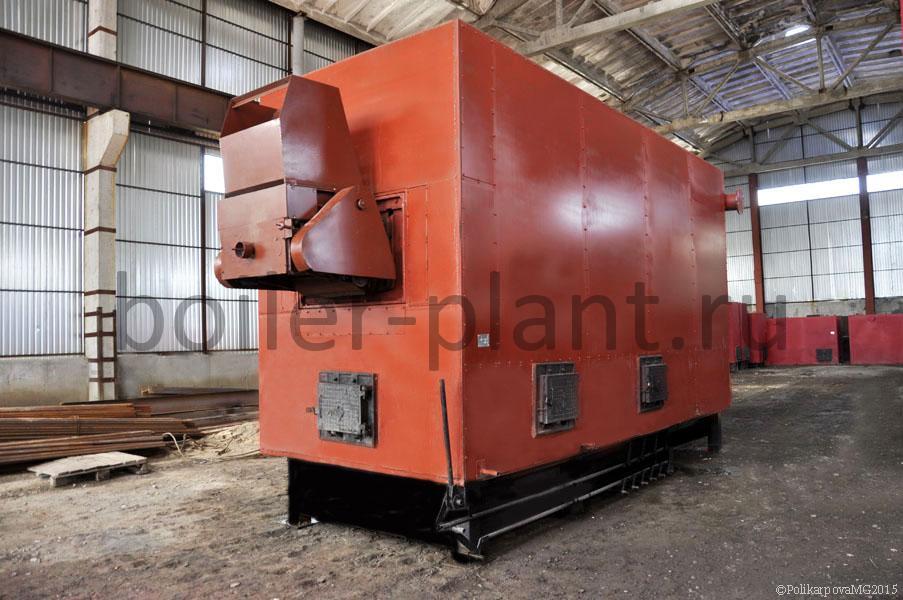

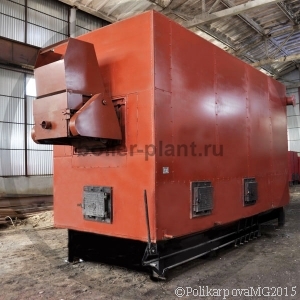

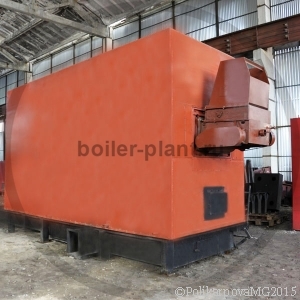

Котел 3 МВт ЗП РПК

Котел 3 МВт ЗП РПК (3000 кВт) с наклонными колосниками и механическим забрасывателем, применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Предназначен для работы в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 30000 м2, отапливаемый объем 90000 м3.

Твердотопливный котел 3 МВт ЗП РПК работает с уравновешенной тягой, обеспечиваемой вентилятором топки и дымососом. Используемое топливо - каменный/бурый уголь.

Водогрейный отопительный котел 3 МВт поставляется в комплекте с топкой РПК с наклонными колосниками, механическим забрасывателем ЗП, приборами КИП, запорной арматурой, предохранительными устройствами, вентилятором. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, щитом управления, системой топливоподачи и шлакоудаления, бункерами, дымовой трубой и системой газоходов.

Основные характеристики котла 3 МВт ЗП РПК

  • высокий КПД - до 83%;
  • механизация процесса сжигания топлива;
  • минимальный расход топлива - 458 кг/ч условного топлива;
  • компактный размер - котел может удобно размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневреннен - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на котел 3 МВт ЗП РПК низкая по сравнению с импортными и отечественными аналогами.

Конструкция котла 3 МВт ЗП РПК

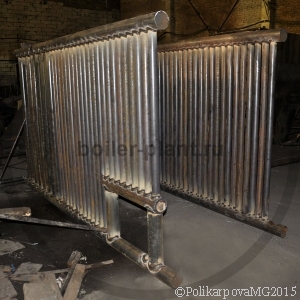

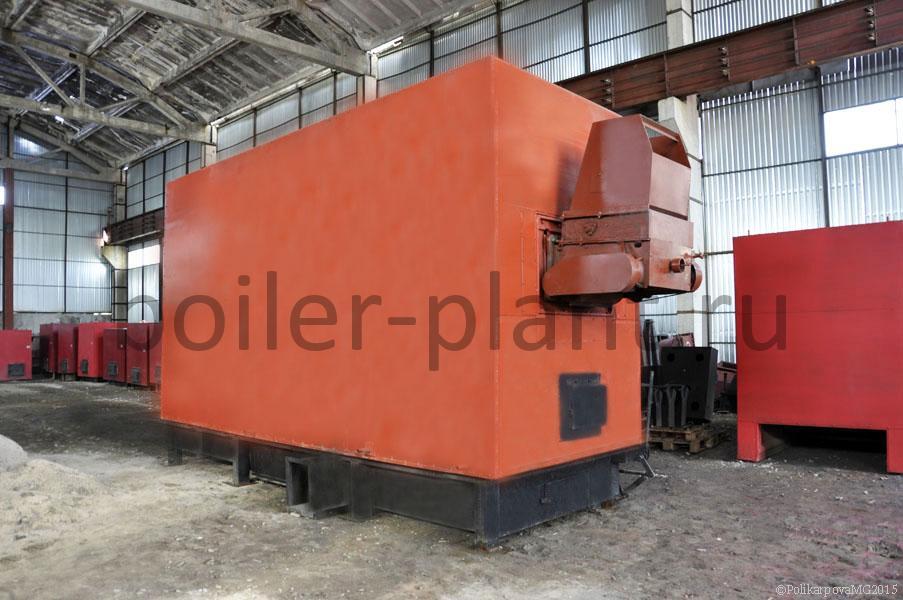

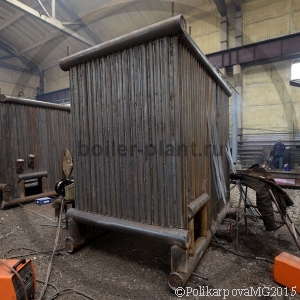

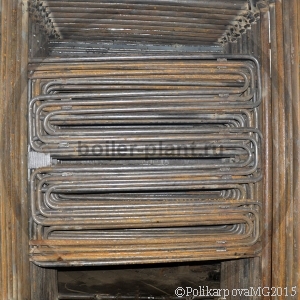

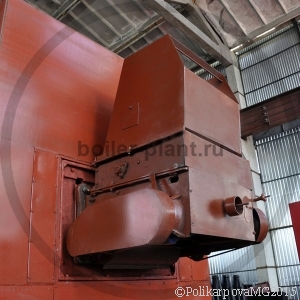

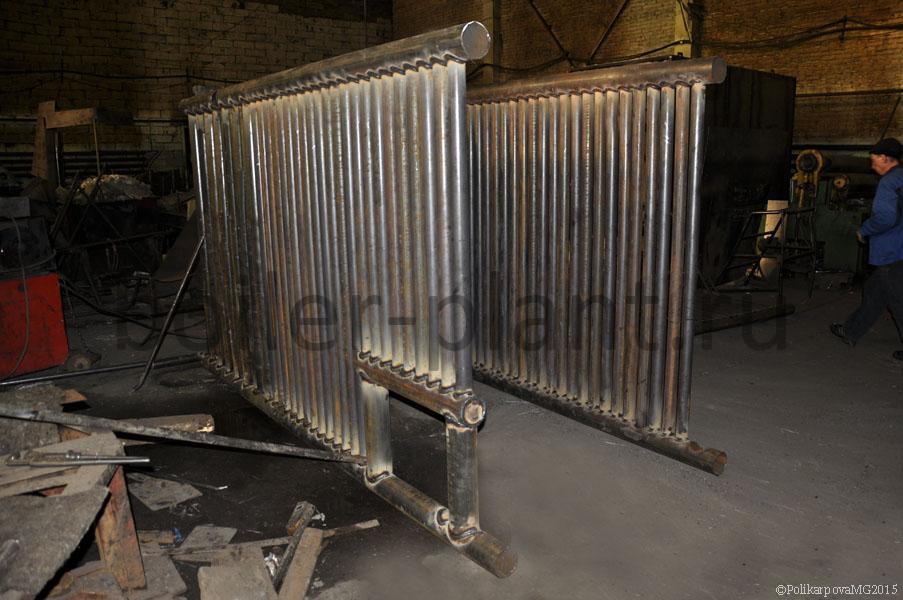

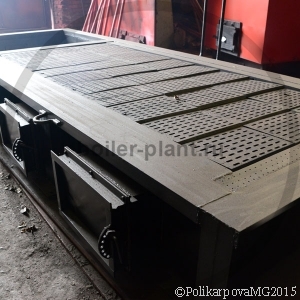

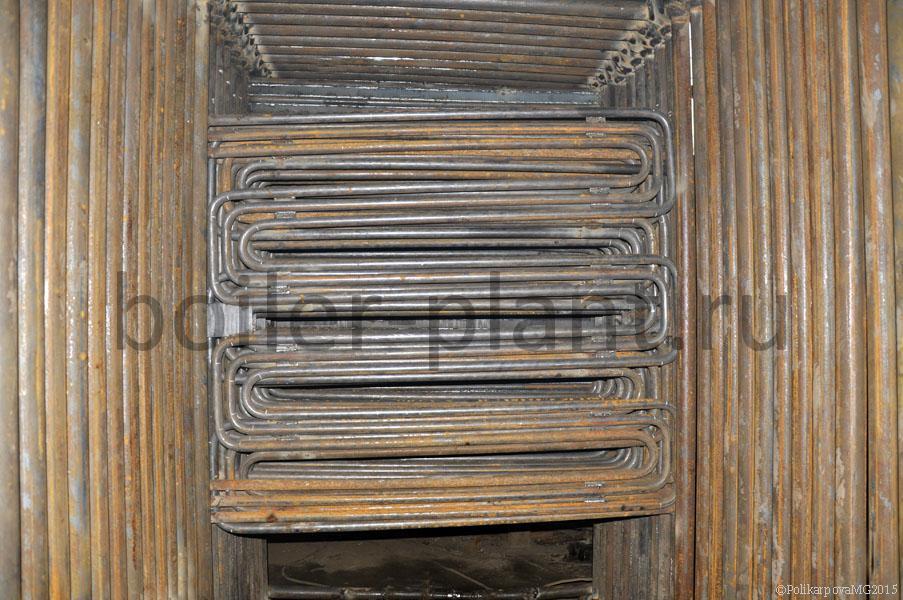

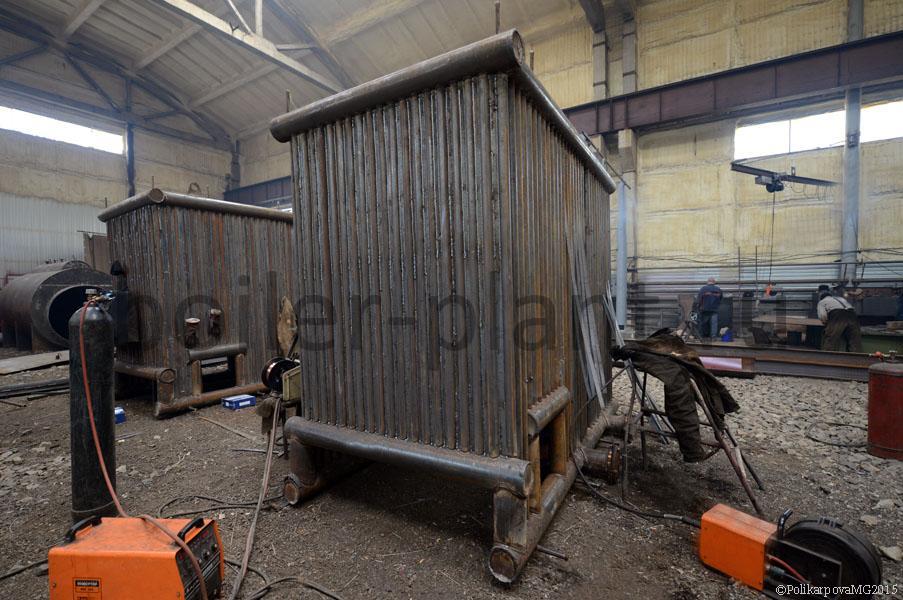

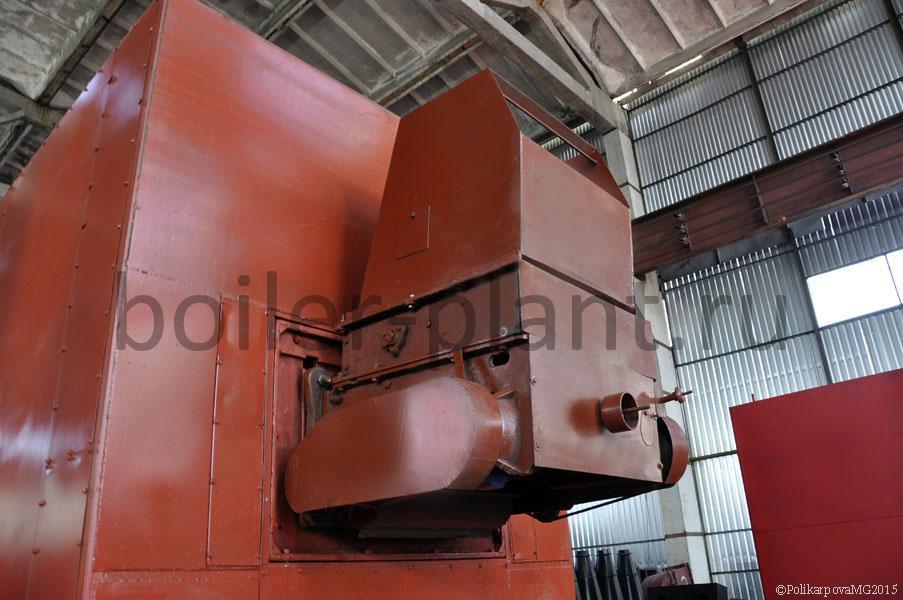

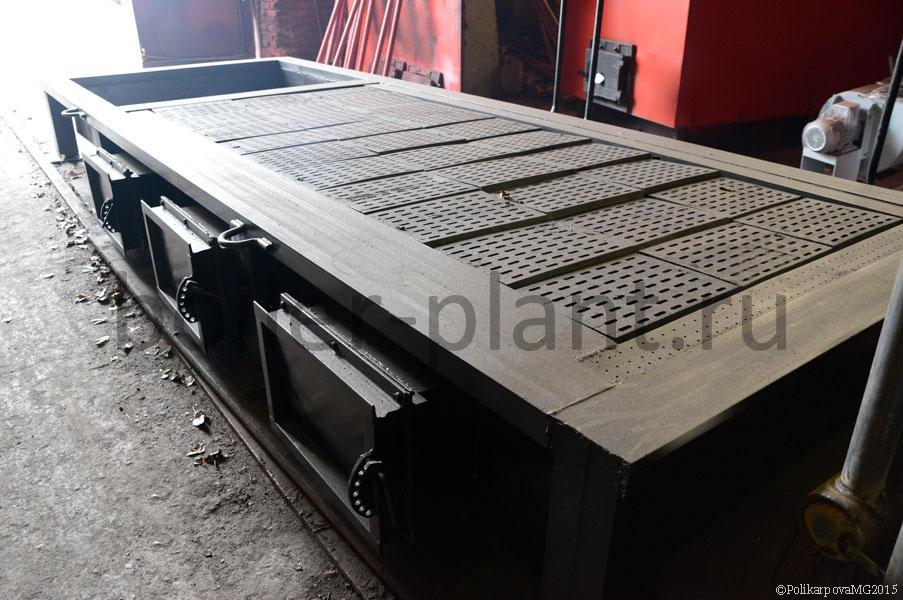

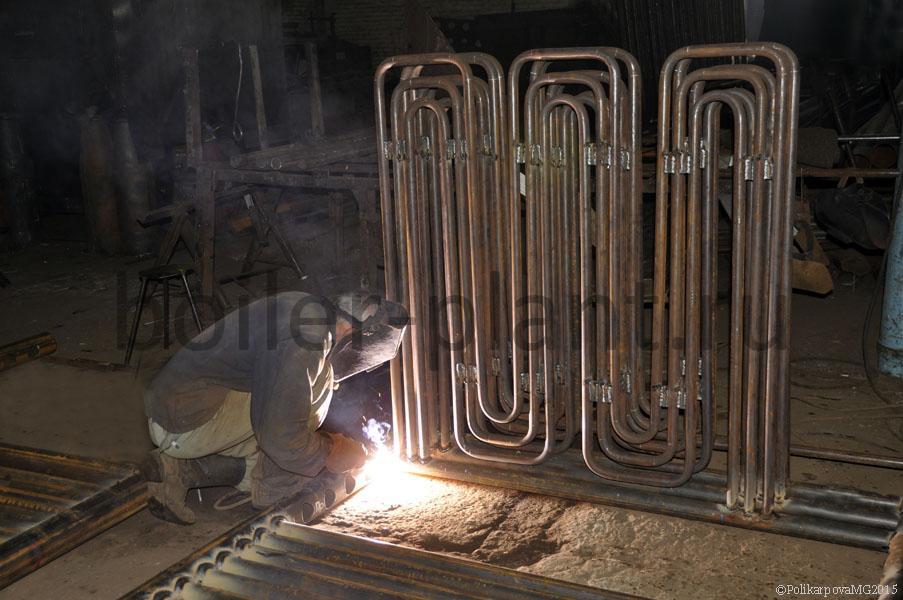

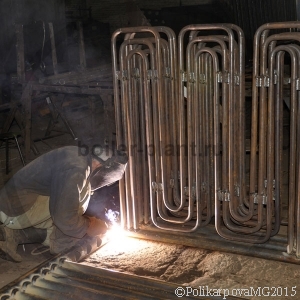

Котел 3000 кВт с наклонными колосниками РПК и забрасывателем поставляется двухблочным. Котельный блок изготавливается из стальных труб и листового проката. В передней части котла имеется топочная часть располагаемая над топкой, в задней части котла два пакета конвективного блока, выход газов производится в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы. Сверху блок обшит листовой сталью. На фронте котла в самом котельном блоке смонтирована фронтальная плита под забрасыватель, на которую во время монтажа крепится механический забрасыватель ЗП, под плитой установлена топочная дверка для обслуживания процесса горения. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Топка выполняется из наклонных чугунных колосников одеваемых на вал и поворачиваемых с помощью рычага. При наклоне ряда поворотных колосников образовавшиеся в процессе горения зола и шлак сбрасываются в канал золошлакоудаления. Под колосниками выполнен зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Водогрейный твердотопливный котел 3 МВт ЗП РПК легко монтируется. Монтаж котла мощностью 3 МВт заключается в следующем: топка устанавливается на ровную бетонную поверхность, монтируется котел, конструкция закрепляется анкерными болтами, на фронтальной плите закрепляется забрасыватель ЗП. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Котел 3 МВт с топкой ЗП РПК работает с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики котла 3 МВт ЗП РПК

Наименование Котел 3 МВт ЗП РПК
Мощность водогрейного котла, МВт (Гкал/ч) 3,0 (2,6)
Отапливаемая площадь при высоте потолка 3 м, м² 26000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 80 73
Расход топлива, кг/ч 253 554
Расход условного топлива, кг/ч 458
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 104
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 6,0
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 300
Площадь зеркала горения, м² 3,9

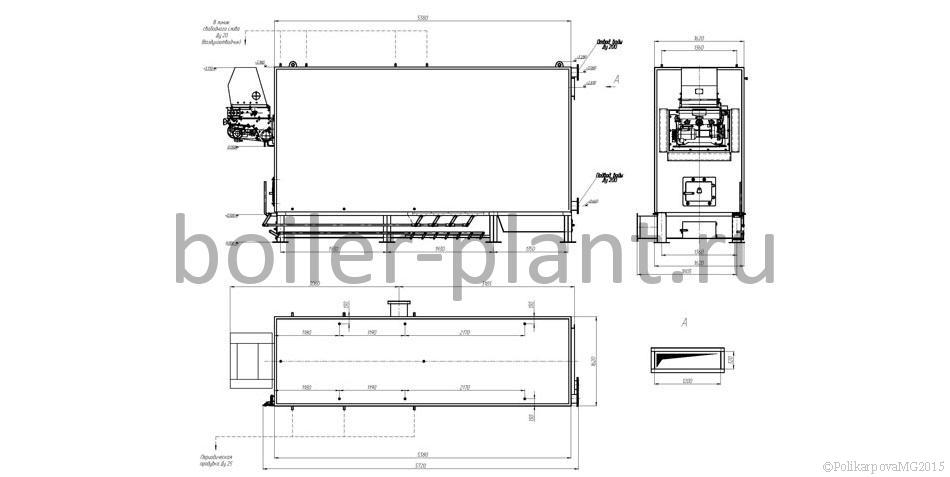

Габаритные размеры котельного блока, не более
Длина, мм 4300
Ширина, мм 2000
Высота, мм 2900

Работа котла 3 МВт ЗП РПК

Котел 3 МВт ЗП РПК прост в работе и обслуживании. Топливо транспортером топливоподачи загружается в бункер забрасывателя и с помощью забрасывателя механически загружается на колосниковую решетку, зола и шлак вручную сбрасываются поворотными колосниками топки в канал шлакоудаления. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 3 МВт имеют различное обозначение у различных производителей - котел КВ 3 ЗП ПРК, котел КВ 3000 ЗП РПК, котел 3 МВт с забрасывателем, котел 3000 кВт с наклонными колосниками, котел КВ-3 с поворотными колосниками котел, котел КВм 3000 кВт, котел КВ 3, котел КВм 3000 к Вт, котел КВ 3000 кВт.

Котельный завод "РЭП" производит и реализует водогрейные твердотопливные котлы различных моделей. Купить котел 3 МВт ЗП РПК можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод осуществляет изготовление котлов по техническому заданию заказчика.
