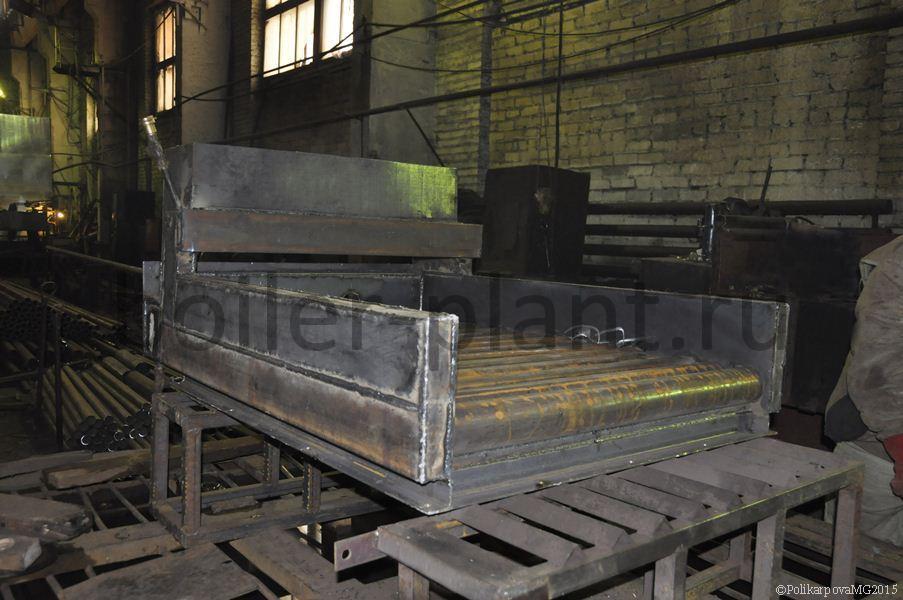

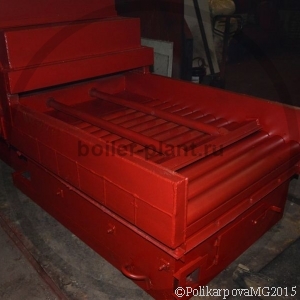

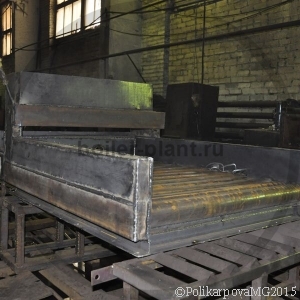

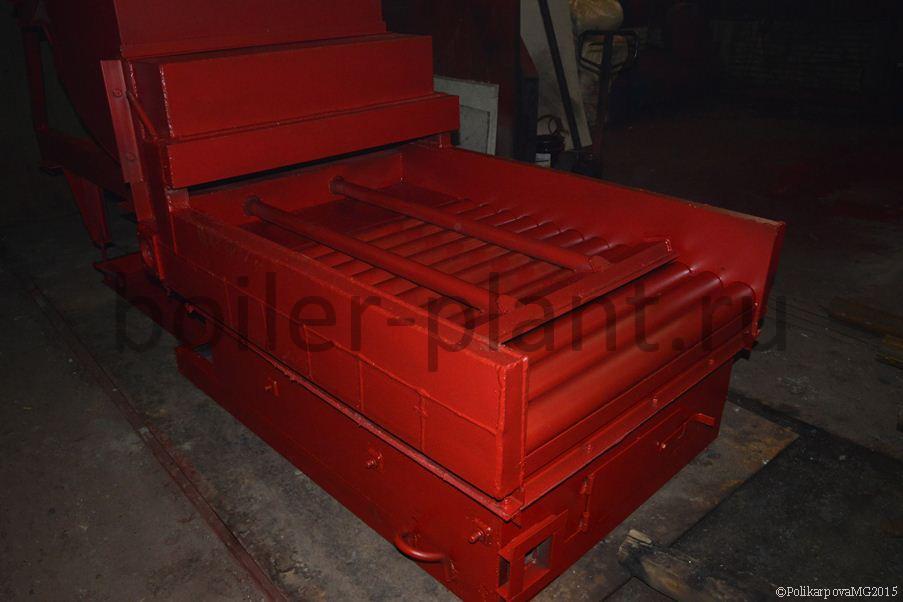

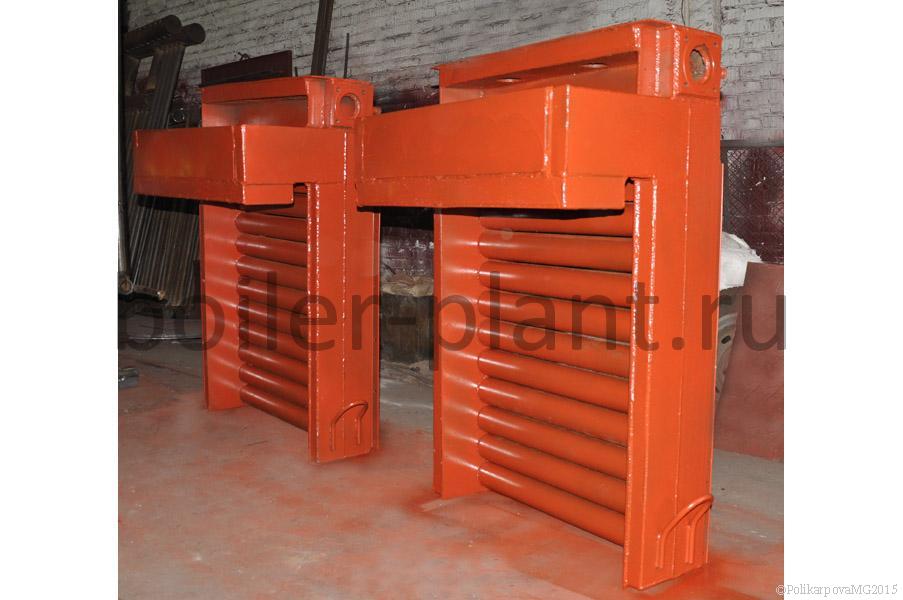

Топка ТШПМ-1,45

Механическая топка ТШПМ-1,45 с шурующей планкой предназначена для установки в механические водогрейные и отопительные стационарные котельные и модульные котельные.

Она обеспечивает автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

Топка устанавливается в котельных с механическими транспортерами топливоподачи и шлакоудаления работает на каменном и буром угле. Мощность устанавливаемых котлов от 1,0 МВт до 1,4 МВт. Марки котлов работающих с топками ТШПМ-1,45 - КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Топки ТШПМ-1,45. Технические характеристики

Наименование Топка ТШПм-1,45
Производительность топки, МВт 1,45
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6
Активная площадь колосниковой решетки, м² 1,2
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0)
Установочная мощность, кВт 7
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 4200
ширина (по решетке) 1100
высота 2700

Масса, т, не более

1,85
Применение топки ТШПМ-1,45 Котел КВм-0,8 ШП
Котел КВм-1,0 ШП
Котел КВм-1,1 ШП
Котел КВм-1,16 ШП
Котел КВм-1,25 ШП
Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Устройство топки

Топка ТШПМ 1,45 состоит из:

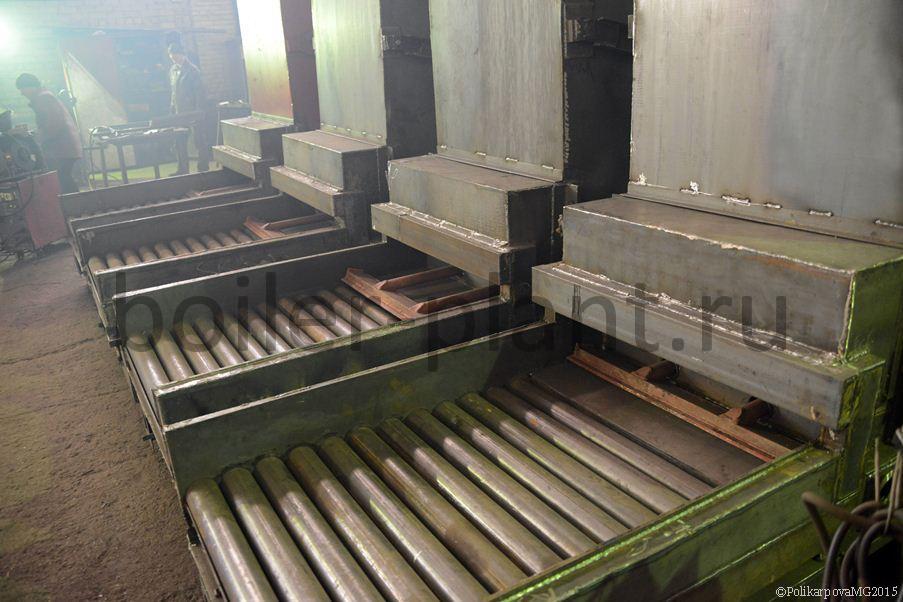

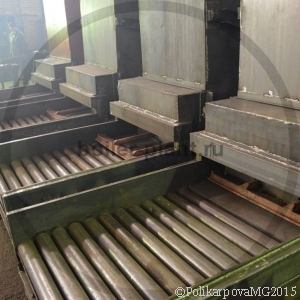

  • водоохлаждаемой решетки;
  • основания топки;
  • шурующей планки;

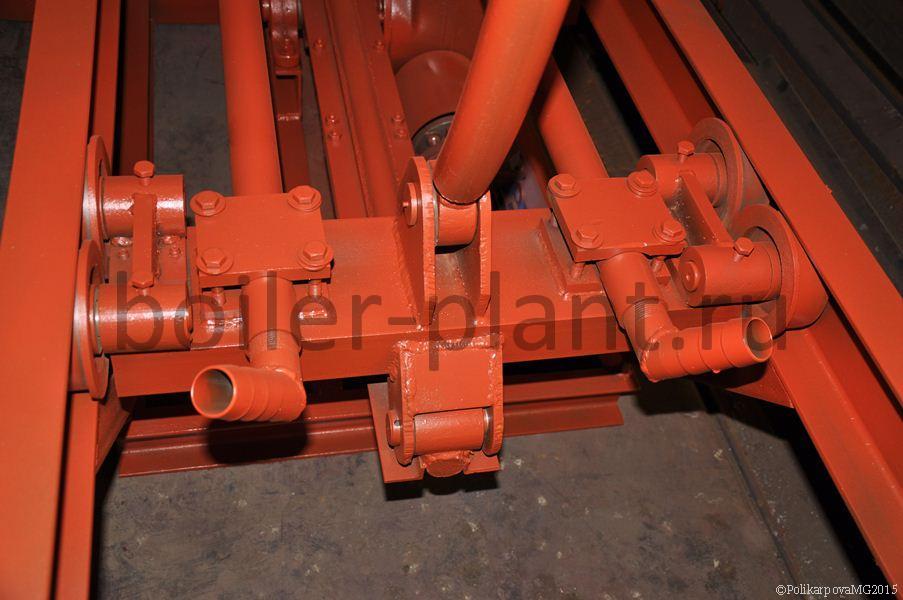

  • каретки топки;
  • рамы привода;

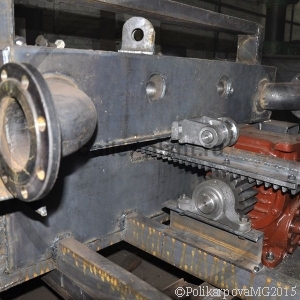

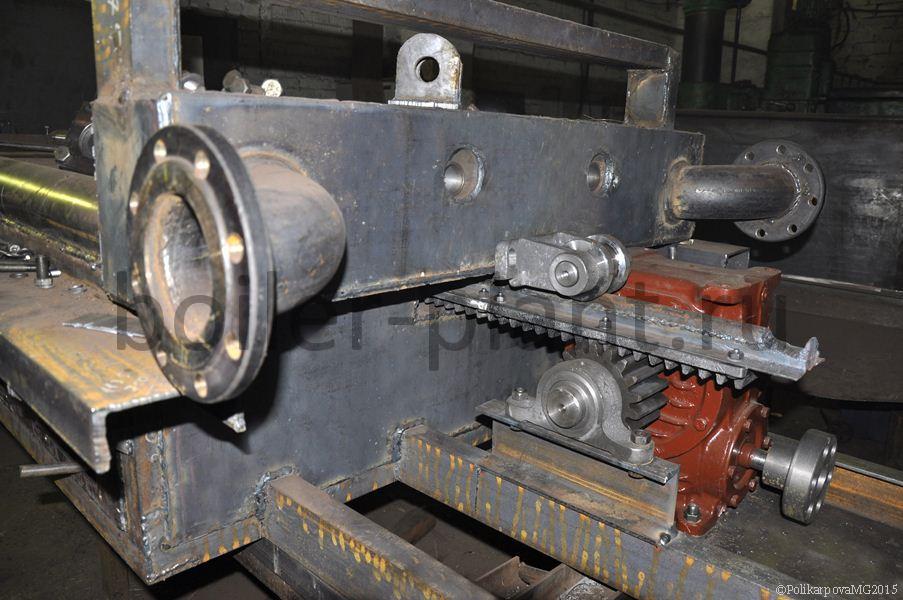

  • привода каретки;

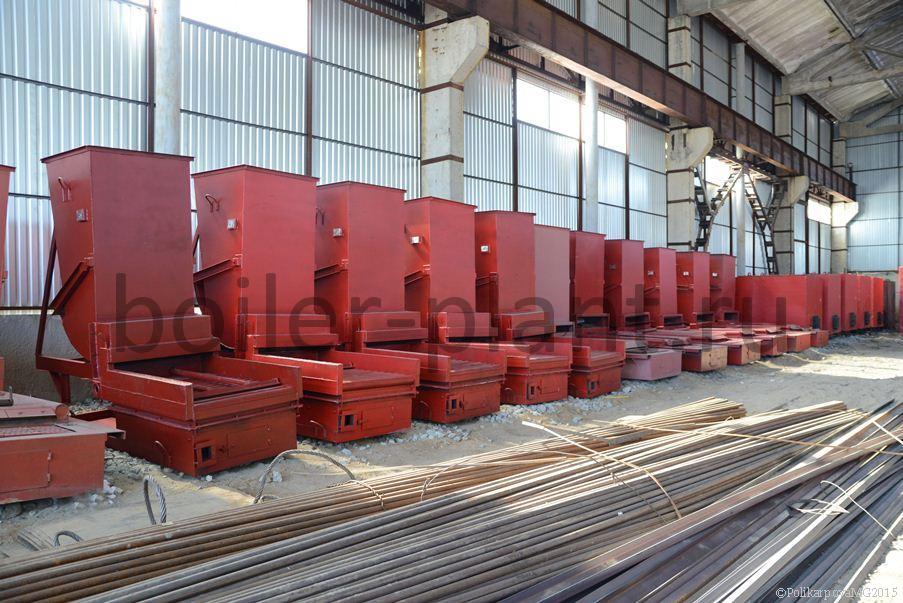

  • угольного бункера;
  • вентилятора;
  • щита управления топкой.

Принцип работы топки ТШПМ-1,45.

Топка ТШПМ-1,45 представляет собой неподвижную водоохлаждаемую решетку. По решетке перемещается слой топлива за счет трехгранной планки, совершающей периодически возвратно-поступательное действие вдоль решетки. При движении планки вперед происходит значительное движение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, топливо смещается только на 15-25 % от величины сдвига в прямом направлении. Для надежного заполнения решетки топливом и осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок ТШПм-1,45 обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топки ТШПм-1,45

Блок топочный ТШПМ 1,45 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с электродвигателем 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-1,45.

Производим запасные части топок ТШПМ 1,45, а также водогрейные котлы, устанавливаемые на топку ТШПМ 1,45.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТШПМ-1,45 можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
